P. 2
Combi (E)
2
1 6
1 Bedieningspaneel digitaal of analoog (zonder afbeelding)
2 Binnentemperatuurvoeler
11 3 Koudwateraansluiting
4 Warmwateraansluiting
13
5 Gasaansluiting
6 Warmeluchtuitlaten
7 Omgevingsluchtaanzuiging
6 8 Rookgasafvoer
10
9 Verbrandingsluchttoevoer
4 15 16 10 Elektronische regeleenheid
12 11 Waterreservoir (10 liter)
12 Brander
5 14
8 13 Warmtewisselaar
14 Printplaat
15 Verwarmingselementen 230 V
9 16 Thermische beveiligingsschakelaar 230 V
17 FrostControl (veiligheids-/aftapkraan – versie UK optioneel)
3 7 18 Veiligheids-/aftapkraan (versie UK)
17 18

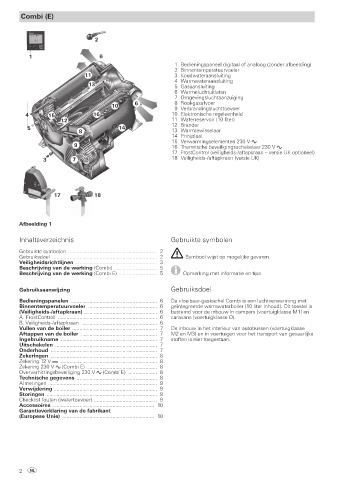

Afbeelding 1
Inhaltsverzeichnis Gebruikte symbolen
Gebruikte symbolen .............................................................. 2
Gebruiksdoel ......................................................................... 2 Symbool wijst op mogelijke gevaren.
Veiligheidsrichtlijnen ......................................................... 3
Beschrijving van de werking (Combi) .............................. 5
Beschrijving van de werking (Combi E) ........................... 5 Opmerking met informatie en tips.
Gebruiksaanwijzing Gebruiksdoel
Bedieningspanelen ............................................................ 6 De vloeibaar-gaskachel Combi is een luchtverwarming met
Binnentemperatuurvoeler ................................................ 6 geïntegreerde warmwaterboiler (10 liter inhoud). Dit toestel is
(Veiligheids-/aftapkraan) ................................................... 6 bestemd voor de inbouw in campers (voertuigklasse M1) en
A. FrostControl ..................................................................... 6 caravans (voertuigklasse O).
B. Veiligheids-/aftapkraan .................................................... 6
Vullen van de boiler ........................................................... 7 De inbouw in het interieur van autobussen (voertuigklasse
Aftappen van de boiler ..................................................... 7 M2 en M3) en in voertuigen voor het transport van gevaarlijke
Ingebruikname ................................................................... 7 stoffen is niet toegestaan.
Uitschakelen ....................................................................... 7
Onderhoud .......................................................................... 7
Zekeringen .......................................................................... 8
Zekering 12 V .................................................................... 8
Zekering 230 V (Combi E) ................................................. 8
Oververhittingsbeveiliging 230 V (Combi E) .................... 8
Technische gegevens ........................................................ 8
Afmetingen ............................................................................ 9
Verwijdering ........................................................................ 9
Storingen ............................................................................. 9
Checklist fouten (watertoevoer) ............................................ 9
Accessoires ....................................................................... 10
Garantieverklaring van de fabrikant
(Europese Unie) ................................................................ 10
2
